Lecture 07: Machine-Level Programming 3: Procedures

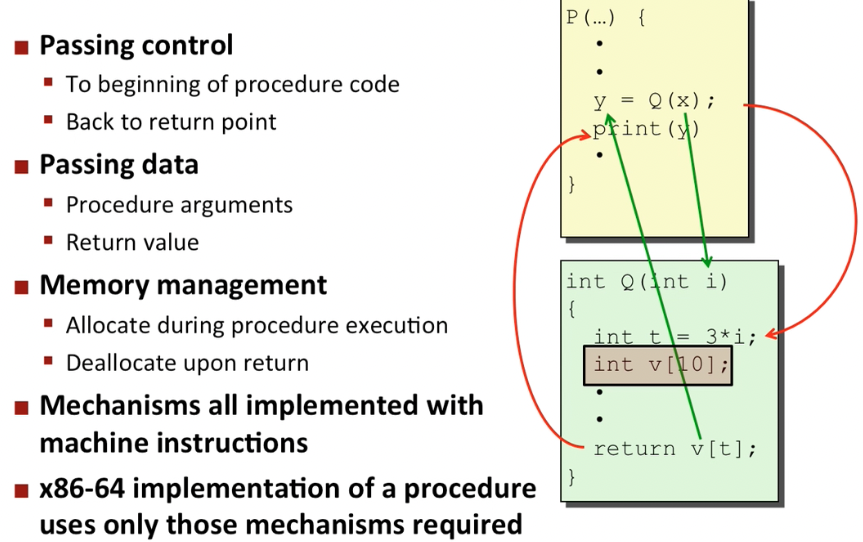

Mechanisms in Procedures

• Passing Control : 빨간색 화살표와 같이 호출되면 이동했다가 리턴되면 다시 돌아가는
• Passing data : P에서 정의된 x 값이 Q에 i로 전달되고, 리턴되는 값이 다시 P로 반환되는
• Memory management : C에서는 반환되면 deallocate
• x86-64에서는 오버헤드를 많이 줄였다





Procedures

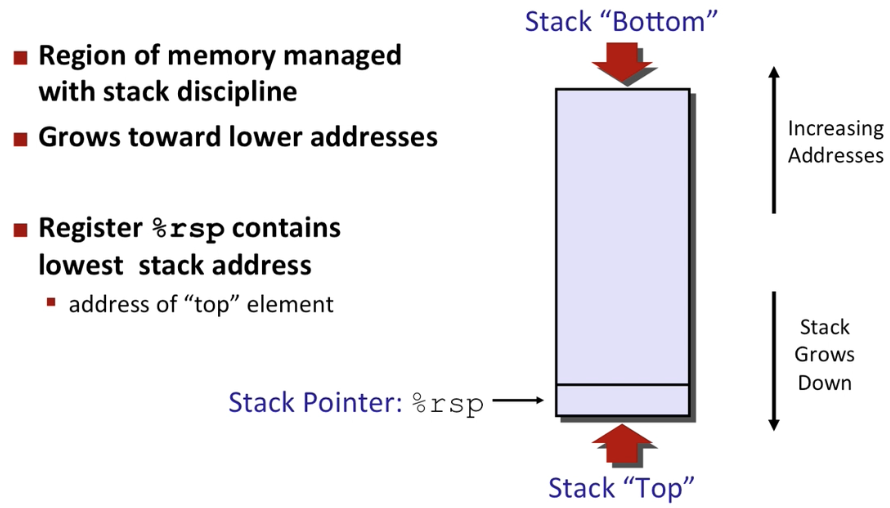

x86-64 Stack

• LIFO : Last In First Out



x86-64 Stack: Push

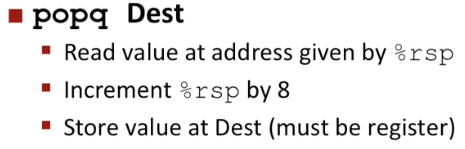

x86-64 Stack: Pop







Coding Conventions

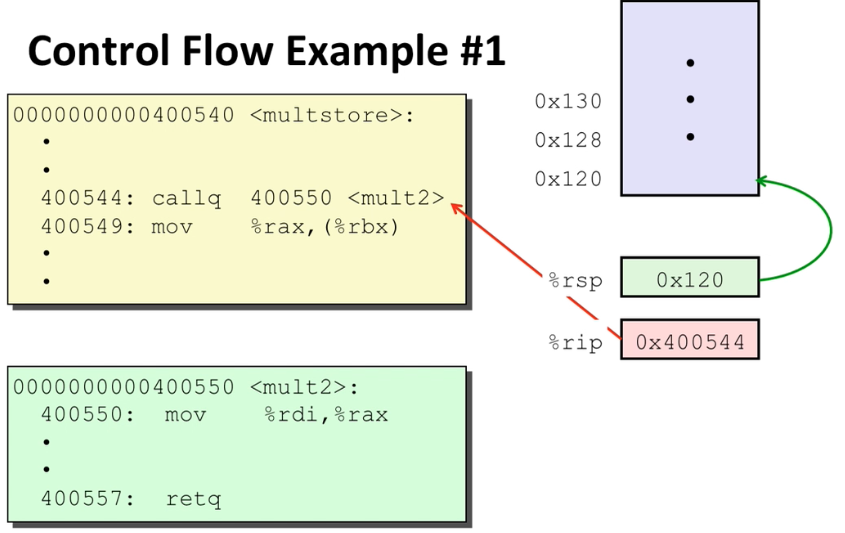

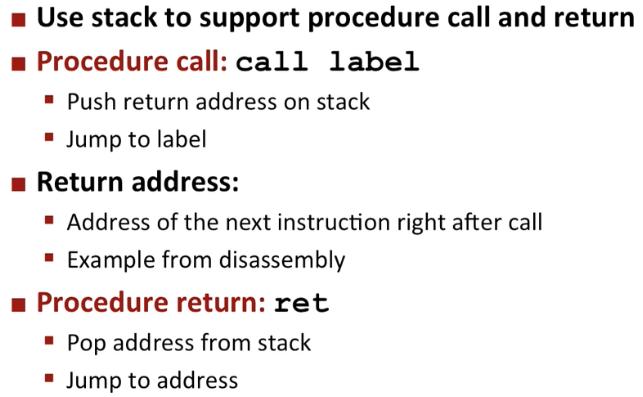

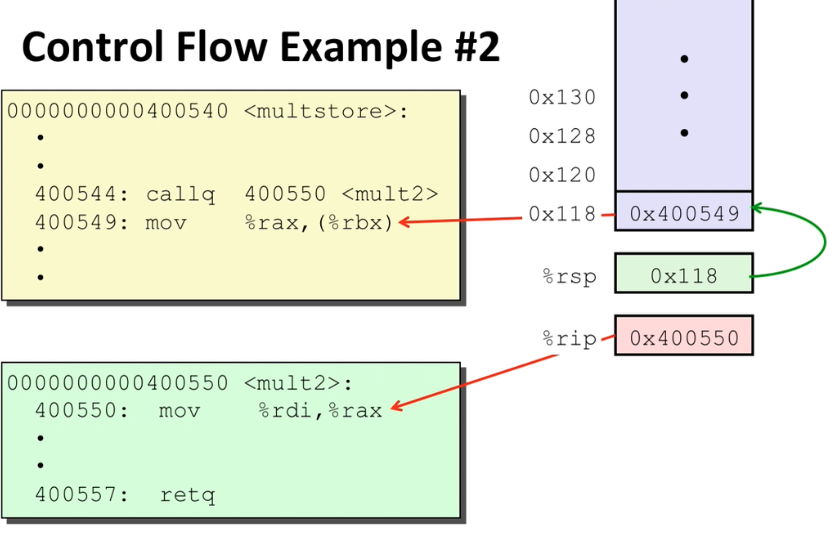

Procedure Control Flow





• %rip : program counter



callq instruction은 아래의 3가지 역할을 한다

• decrement stack pointer (0x120  ->  0x118)
• write address of following instruction which will be used after return
• program counter jump to the address where should be read right next

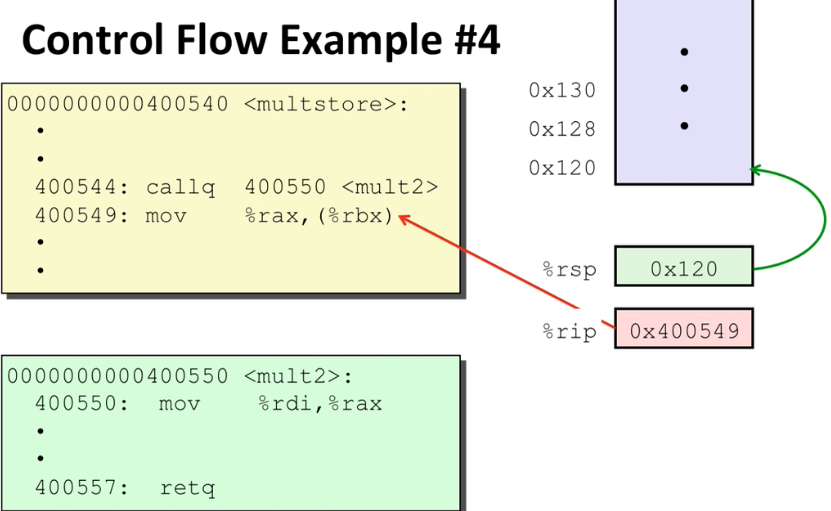

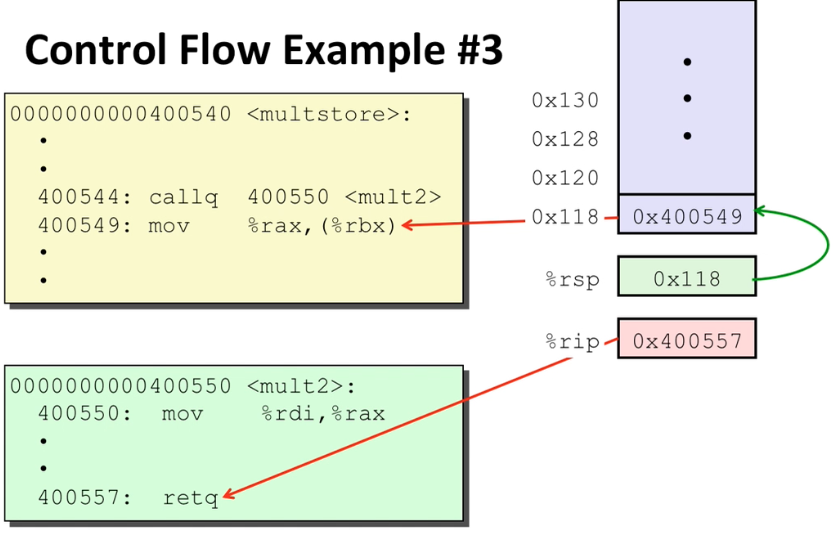

retq instruction

• increment stack pointer
• pop up address from stack and put it in program counter

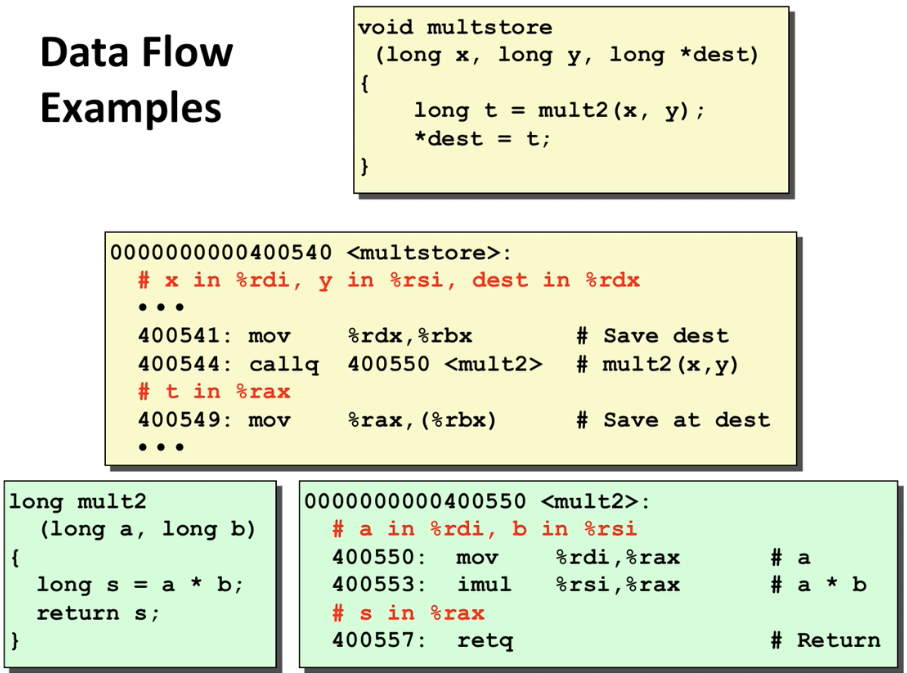

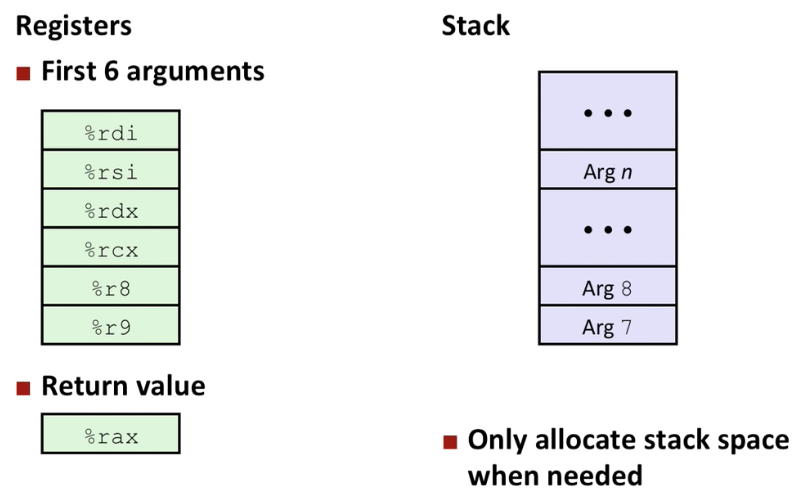

Procedure Data Flow

• 6개 레지스터 순서는 외워야 한다
• 반환값은 %rax에 저장된다
• 인수가 6개가 넘게되면 메모리의 스택을 활용한다





• 2개의 인수는 각각 %rdi, %rsi에 저장된다
• 반환값은 %rax에 저장된다





Managing local data

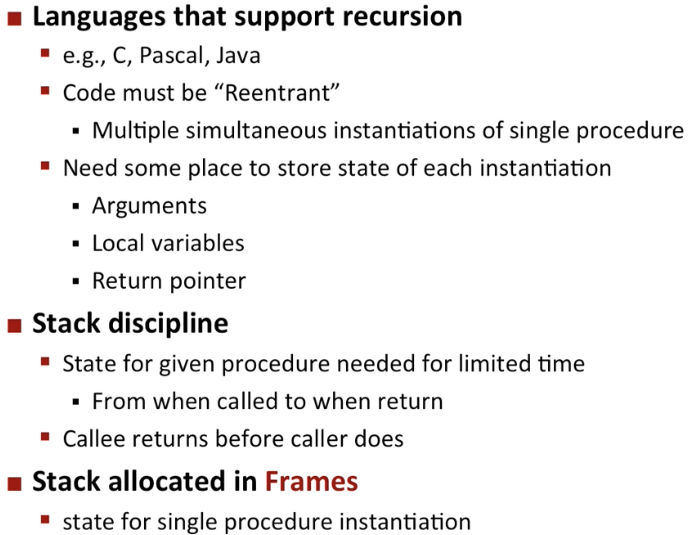

Stack-Based Languages

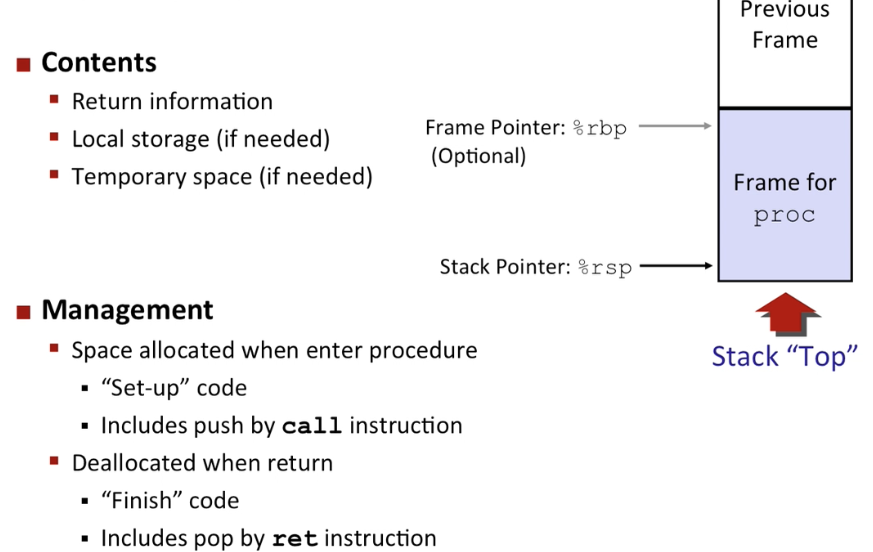

Stack Frames

• procedure은 stack의 Frame에 저장된다
• Frame의 delimiter는 보통 Stack Pointer(%rsp)와 Base Pointer(%rbp)로 구성된다
• Base Pointer는 Optional이라서 안쓰이는 경우도 있다

Q. Base Pointer가 안쓰이면 deallocate는 어떻게 하는가?

A. 보통 쓰이지 않는 경우에는 allocate한 바이트 만큼을 deallocate한다.

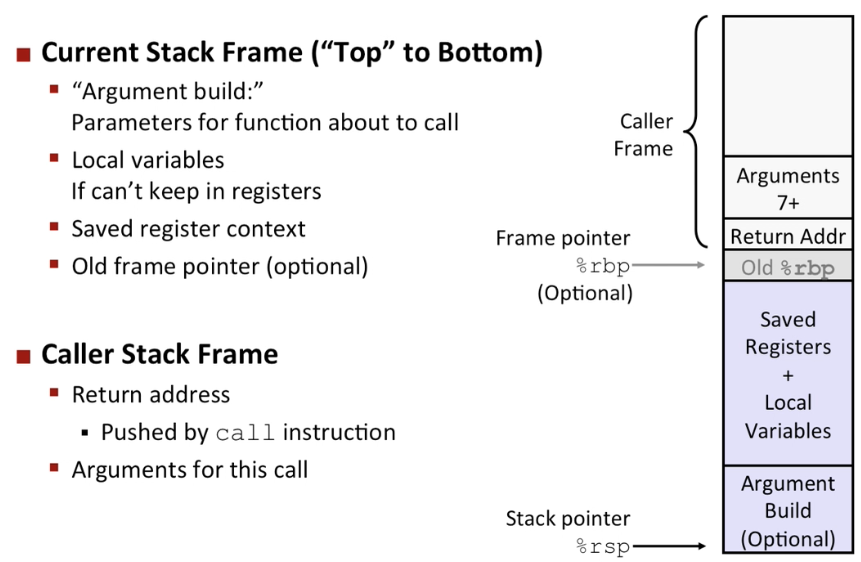

x86-64/Linux Stack Frame

• 인수를 7개 이상 사용한다면 Caller Frame에 인수와 리턴할 주소값이 저장된다

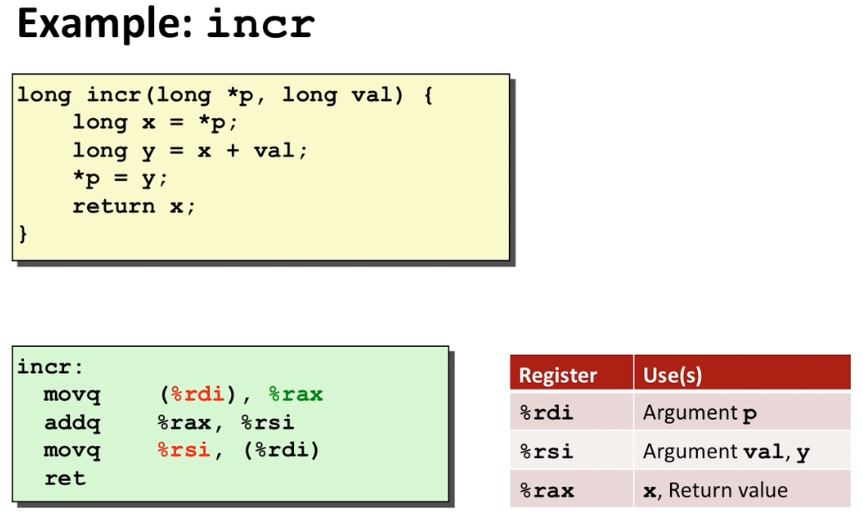

• x가 리턴되므로 x는 곧 %rax에 저장된다
• %rax에 저장된 x값이 val값이 저장된 %rsi로 더해지면서 자동으로 이 값은 y가 된다

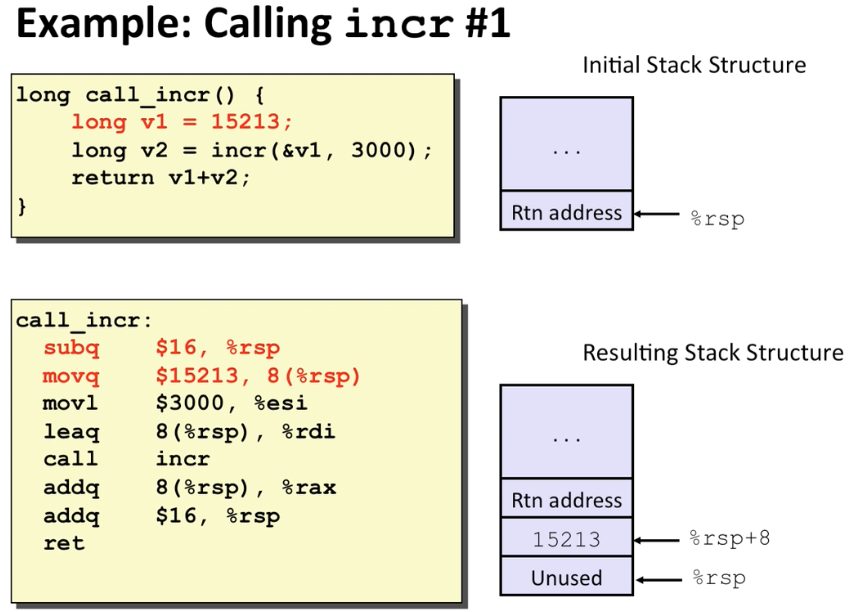

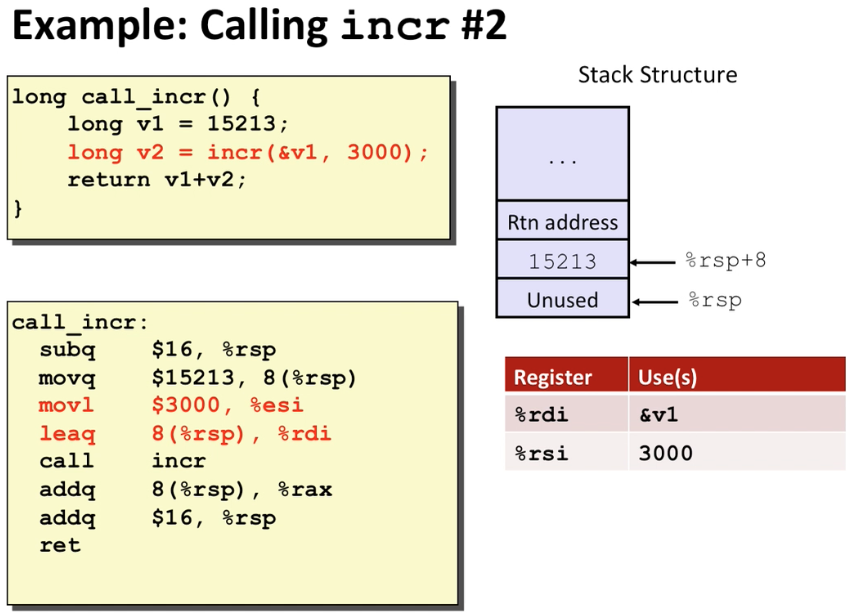

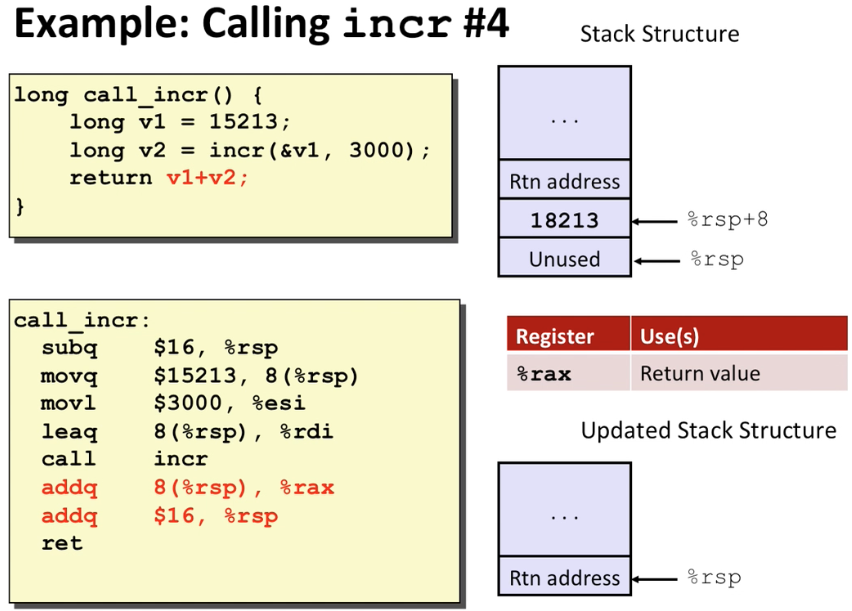

• v1에 값을 할당하고 이어지는 코드에서 v1의 주소를 사용한다
• 따라서 v1은 레지스터가 아닌 메모리에 저장되어야 한다
• 이 경우에 %rsp의 값에 16바이트를 차감하고 8바이트를 더한 곳에 15213의 값을 저장한다



• movl 명령어에서 3000은 작은 수라 32bit인 %esi 레지스터를 사용
• leaq 명령어를 통해 %rsp에 8바이트를 더한 곳의 값을 %rdi에 복사한다

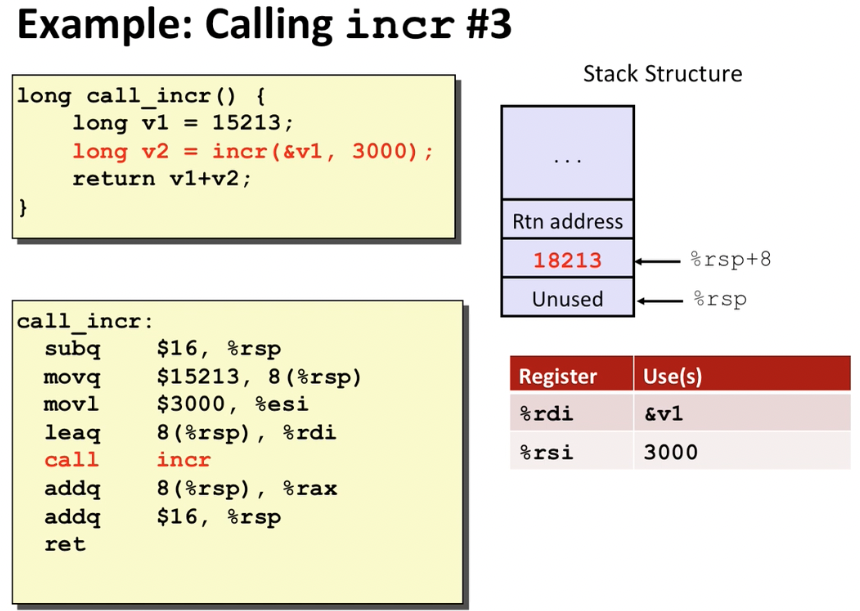

• call incr

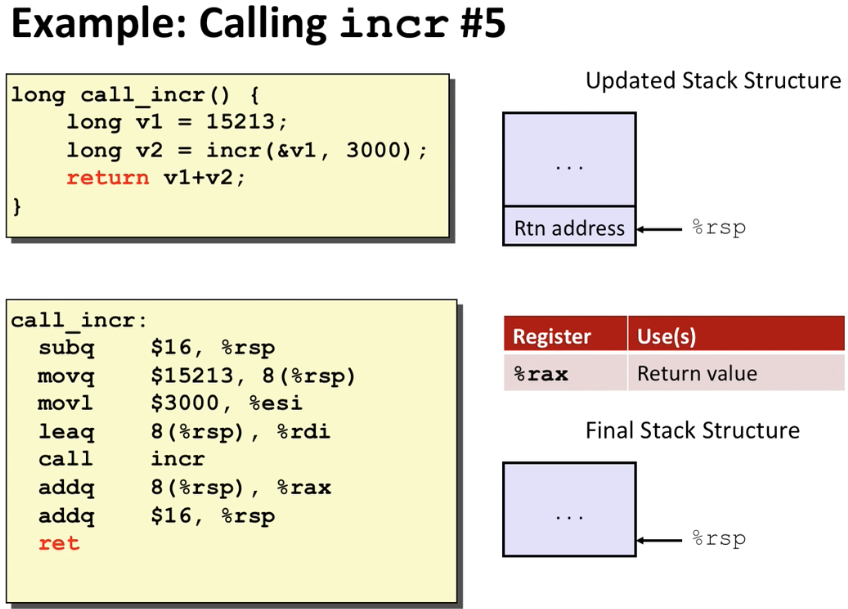

• 반환값을 담을 %rax에 incr 결과가 담겨있는 %rsp + 8바이트의 값을 할당
• addq를 통해 stack을 deallocate









Register Saving Conventions

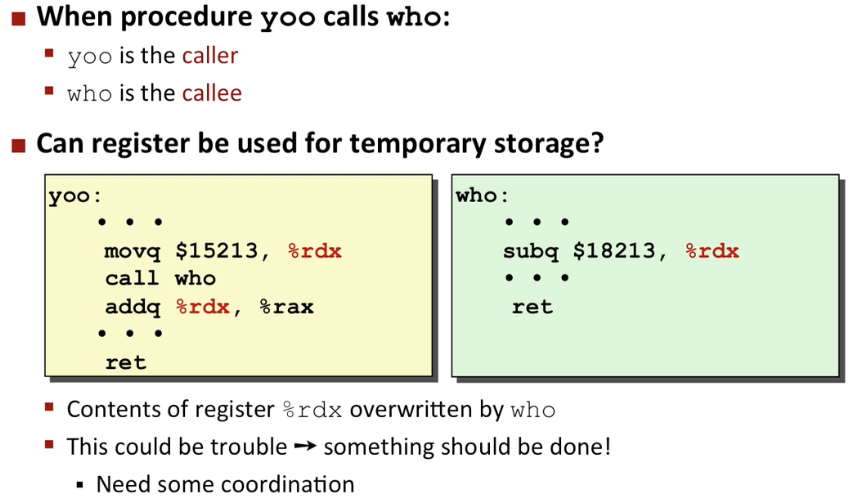

Q. you가 %rdx에 15213을 할당 후 who를 콜하면 %rdx의 값이 유지될 수 있을까?

A. 보통은 불가능하다. who가 다른 값을 %rdx에 overwrite할 수 있다.

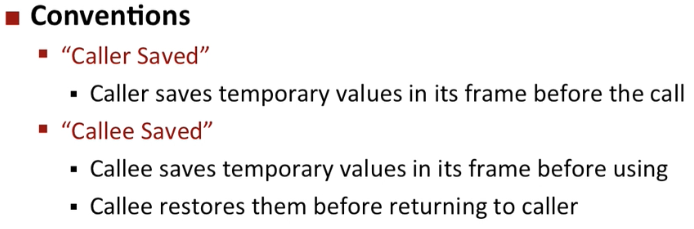

• Caller Saved : Caller가 저장했던 값을 call이 호출되기 전에 프레임에 저장해두는 경우
• Callee Saved : Callee가 해당 값을 사용하기 전에 임시로 저장해뒀다가 반환하기 전에 복구하는 경우





x86-64 Linux Register Usage

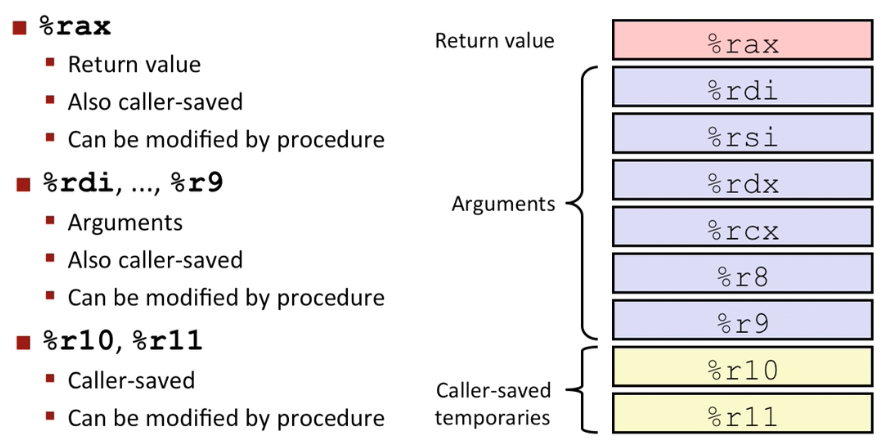

caller saved register

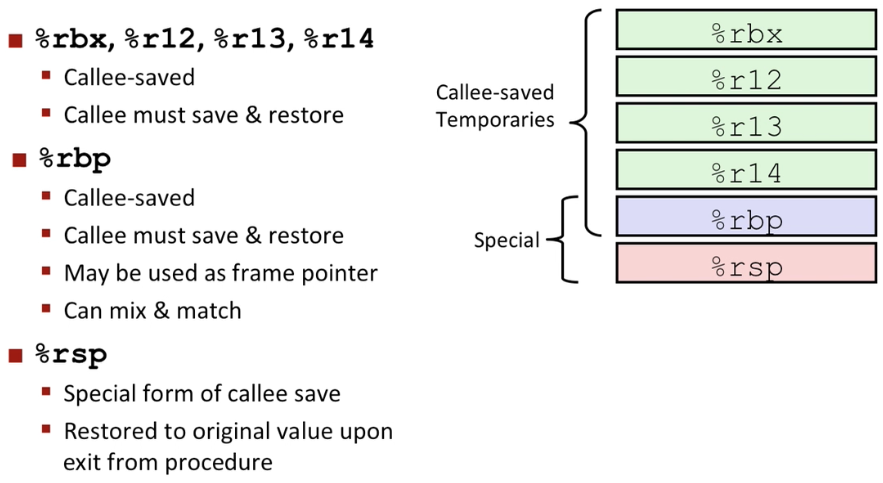

callee saved register

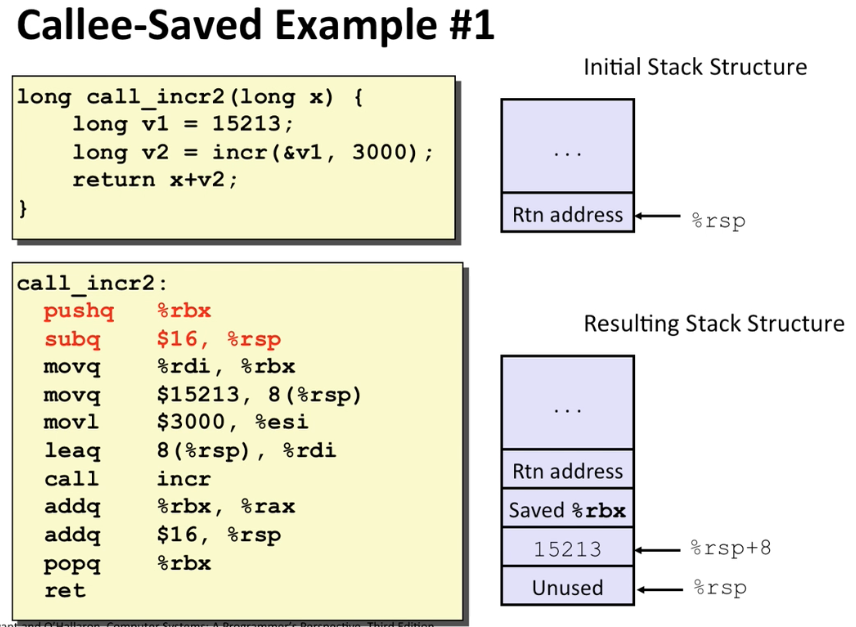

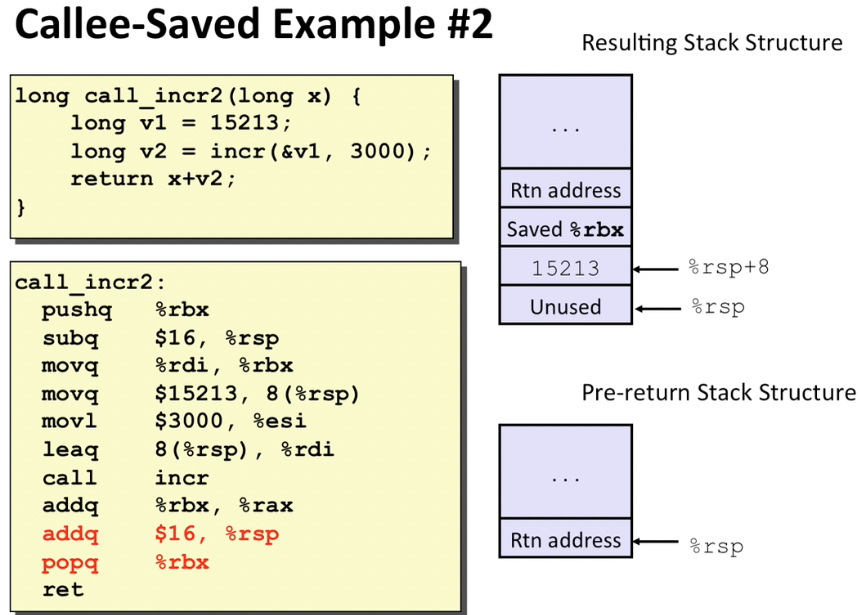

• x의 값을 미리 저장해두려고 pushq
• %rsp 16바이트 increment

• %rsp 16바이트 decrement
• popq 된 값을 %rbx에 저장





Illustration of Recursion

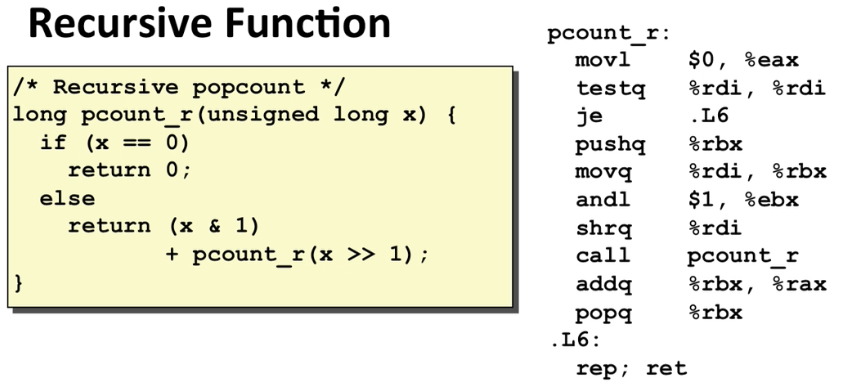

Recursive Function

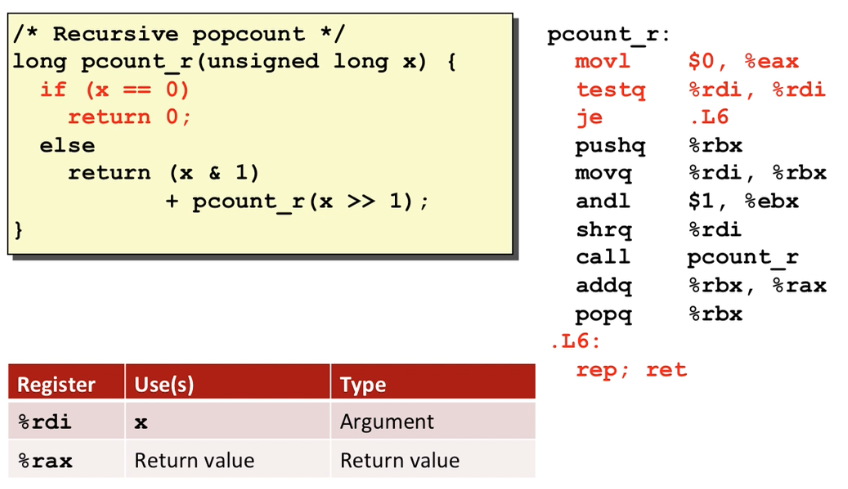

Recursive Function Terminal Case

• %eax에 반환값이 될 수 있는 0 할당
• je (jump if equal)

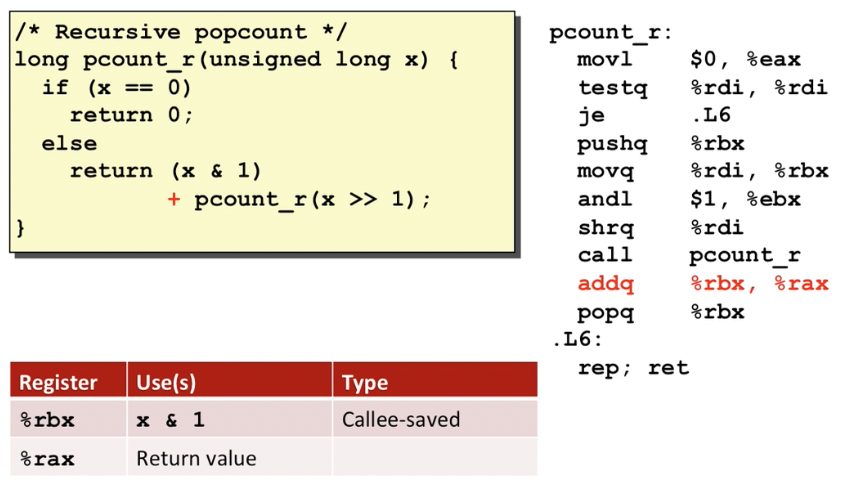

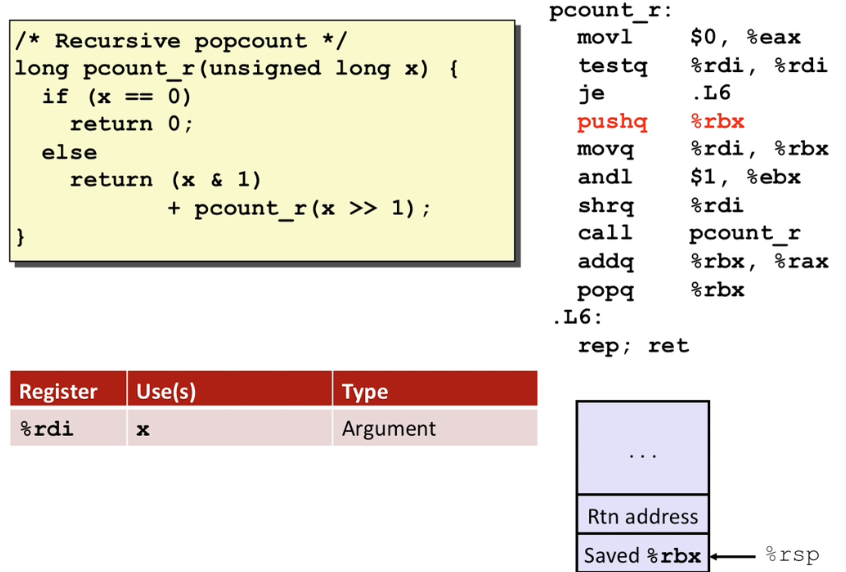

Recursive Function Register Save

• 반환전에 %rbx 값을 복구하기 위해 pushq

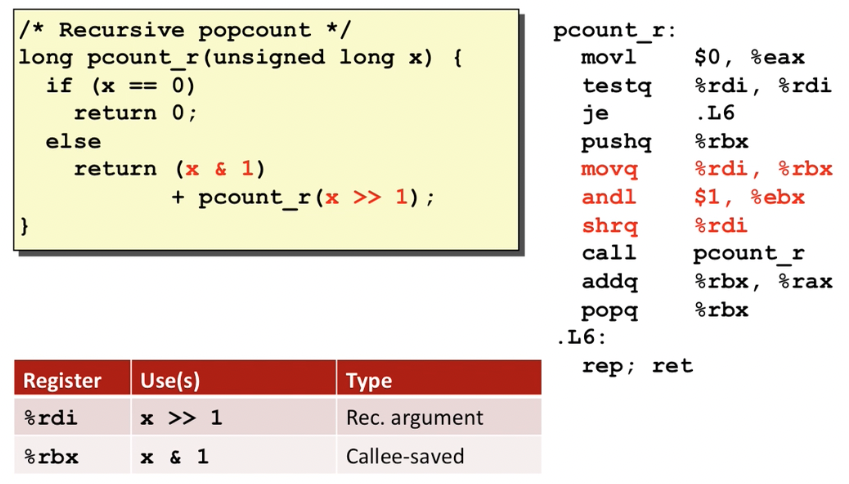

Recursive Function Call Setup

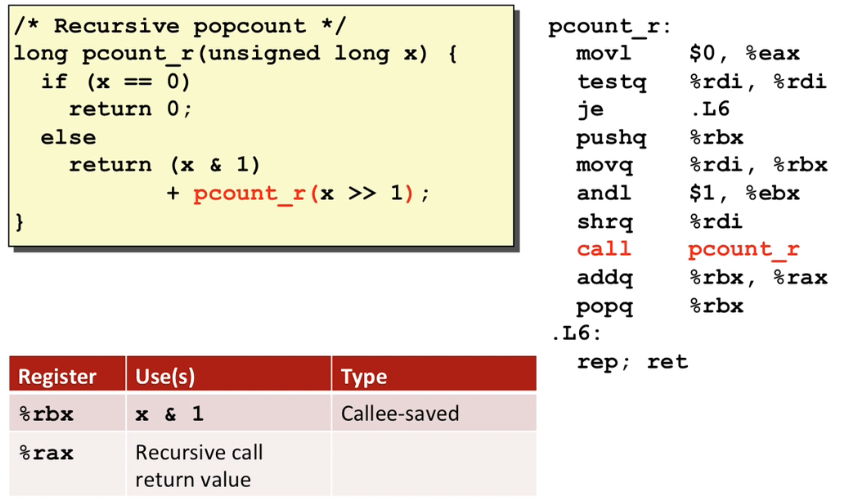

Recursive Function Call





Recursive Function Result

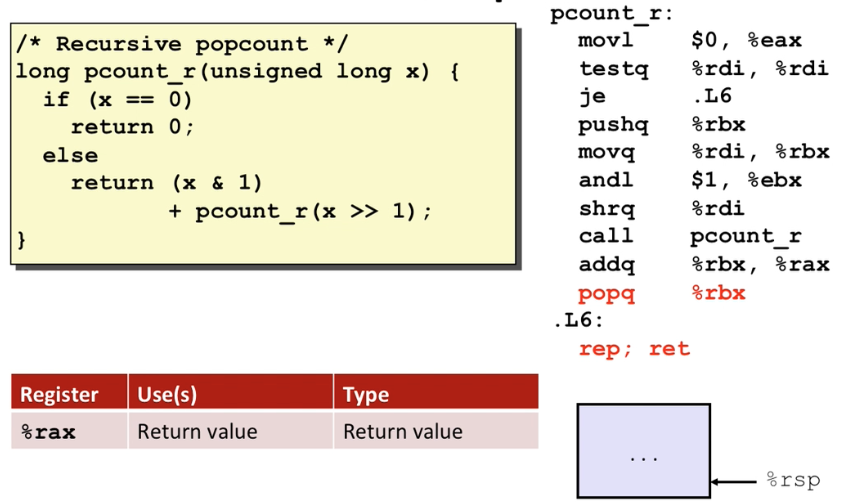

Recursive Function Completion

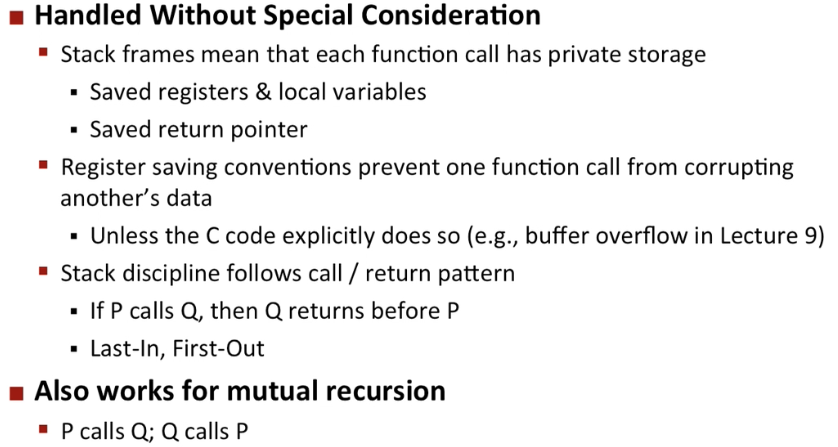

Observations About Recursion







Summary
